главная > Охранная сигнализация > DSC PowerSeries PC1616 ПРИЕМНО-КОНТРОЛЬНЫЙ ПРИБОР С КОММУНИКАТОРОМ

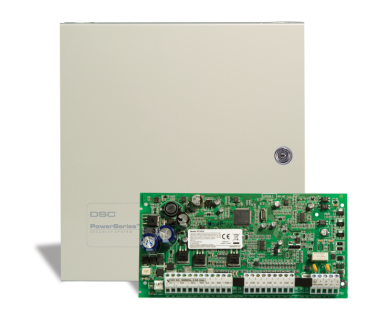

DSC PowerSeries PC1616 контрольная панель

  • PC1616 Прибор приемно-контрольный PowerSeries в боксе представляет из себя ППКО максимальным количеством на 16 проводных и 32 беспроводных зон. При помощи ППК DSC PC 1616 удается оповестить пользователей трех телефонных номеров. Эта модель постоянного контроля с большим успехом может применятся для построения пожарной или охранной системы сигнализации.
  • Конфигурация зон
    • 39 типов зон, 12 программируемых атрибутов зон
    • Конфигурация шлейфов: нормально замкнутые, одиночный
    оконечный резистор, двойной оконечный резистор
    • Расширение проводных зон (с полным контролем) с помощью
    модулей РС5108 (8 зон)
    • Один вход зоны на каждом пульте управления
    • Расширение беспроводных зон (с полным контролем) с помощью
    модуля РС5132 (приемник)
    • 2 независимых раздела для РС1616
    • До 8 пультов в системе
Цена : по запросу - в наличии.


Коды доступа
• До 97 кодов доступа: 94 кода пользователя (уровень 2), одинсистемный Мастер код (уровень 3), один код установщика (уровень 3), один код обслуживания.
• Программируемые атрибуты для каждого кода доступа
• 1 миллион комбинаций для кодов доступа (для 6 цифровых кодов)
• Запрет создания кода принуждения из кода пользователя +/- 1 (согласно рекомендациям SIA). Выход на оповещатель
• 12 В постоянного тока, 700 мА, контролируемый (используется оконечный резистор)
• Программируемые режимы работы: постоянно, пульсирующее или специальный сигнал (ISO 8201).
• Пожарная тревога имеет приоритет над охранной тревогой

Память
• Энергонезависимая память CMOS EEPROM
• Сохранение настроек и статуса при отключении питания
• Время хранения данных : не менее 20 лет.

Программируемые выходы
• До 40 программируемых выходов, 23 функции
• Выходы типа «открытый коллектор», подключаются к общему проводу при активизации.
• Один сильноточный выход (300 мА), поддерживающий 2 проводной пожарный шлейф, на плате контрольной панели
• 8 дополнительных слаботочных выходов (50 мА) на модуле РС5208
• 4 сильноточных (1 А) выхода на модуле РС5204 (один выход контролирует целостность его шлейфа, как выход сирены).

Питание
• Встроенный, контролируемый источник питания на 1,7 А
• Тип А, согласно стандарту EN50131-6
• Сетевое питание: 220-240 В, 50/60 Гц, 200 мА
• Требуется трансформатор, устанавливаемый в корпус
контрольной панели, постоянно подключенный к сети питания
• Параметры трансформатора: выходное напряжение 16,5 В, 40 ВА
• Выход AUX: 12 В, -15%, +10%, при сетевом питании от 85 до
110% и токе нагрузки от 0 до 0,5 А
• Пульсации вторичного питания: не более 270 мВ
• Аккумулятор: перезаряжаемый, 12 В
• Емкость аккумулятора: 4 Ач, 7 Ач, 14 Ач (2х7 Ач) или 24 Ач
(2х12 Ач)
• Время работы от аккумулятора: 24 ч (для 14 Ач и нагрузке
выхода AUX до 480 мА)
• Время зарядки аккумулятора: 48 ч
• Программируемый ток заряда: 400 или 700 мА

• Порог индикации разряда аккумулятора: 11,1 В
• Защита от глубокого разряда аккумулятора: отключение при 9,5 В
• Потребление платы контрольной панели: 85 мА
• Восстанавливающиеся автоматические предохранители на плате
контрольной панели вместо плавких предохранителей
• Контроль наличия сетевого питания, разряда аккумулятора с
индикацией неисправности на пульте управления
• Встроенные часы могут работать по частоте сетевого питания

Условия эксплуатации
• Рабочая температура: -10 +50 град. С
• Относительная влажность: не более 93% без конденсата
Характеристики пульта управления
• Каждый пульт имеет 5 программируемых функциональных кнопок
(см. ячейку [000] в таблицах программирования)
• Версии пультов Т имеют встроенный темпер

Характеристики коммуникатора
• Цифровой коммуникатор на плате контрольной панели
• Поддержка основных форматов: SIA, Contact ID, 20 BPS и частного
дозвона
• Соответствует требованиям TS103 021 -1, -2, -3.

Функции контроля
РС1616/1832/1864 постоянно контролирует возникновение возможных
неисправностей и обеспечивает звуковую и световую индикацию
неисправностей на пульте управления. Конкретная неисправность
индицируется на ЖКИ (пролистывание) или светодиодными
индикаторами, в зависимости от типа пульта. Контролируются
следующие неисправности:
• Сбой сетевого питания
• Неисправность шлейфа
• Неисправность пожарного шлейфа
• Неисправность телефонной линии
• Разряд аккумулятора
• Неисправность шлейфа сирены
• Радиопомехи
• Сбой встроенных часов
• Перегрузка выхода AUX
• Темпер зоны
• Неудача при передаче данных
• Сбой модуля (потеря контроля или темпер)

Дополнительные функции
• Автоматическое исключение (зон) при превышении предела (3
раза) тревог, срабатываний темперов, неисправностей (см. ячейку
[377]).
• Программируемая функция блокировки пульт а (см. ячейку [012])
• Буфер памяти на 500 событий с указанием времени и даты.

Корпуса
Платы контрольных панелей РС1616/1832/1864 могут устанавливаться
в металлические корпуса, приведенные ниже. Во все корпуса может
быть установлен темперный контакт (на вскрытие и на отрыв от стены).
Дверца корпуса может фиксироваться шурупами или замком.
• Модель РС5003С (съемная дверца), выполнен из стали 22G,
крашенный, размеры 248 х 298 х 76 мм, вес 1500 г.
• Модель Power UC1, выполнен из стали 18Ga, крашенный, размеры
315 х 319 х 100 мм, вес 3150 г.

Характиристика коммуникатора MS-05

  • Напряжение питания постоянного тока ... = 12 ± 3 В.
  • Средняя потребляемая мощность в режиме передачи извещения ... < 6 Вт.
  • Средняя потребляемая мощность в дежурном режиме ... < 0,6 Вт.
  • Время готовности к работе после включения питания ... < 30 с.
  • Количество собственных шлейфов сигнализации ... 2.
  • Длительность изменения состояния ШС, вызывающая передачу извещения … 300 мс.
  • Время восстановления состояния ШС после тревоги ... 30 с.
  • Сопротивление оконечного резистора ШС ... 3кОм ± 5 %.
  • Сопротивление ШС без учета оконечного резистора … 1000 Ом.
  • Напряжение на разомкнутом ШС … > 8 В.
  • Ток ШС … > 2,0 мА.
  • Длительность нарушения параметров электропитания, вызывающая передачу извещения … 30 с.
  • Среда передачи информации … сеть GSM 900/1800.
  • Длительность передачи одного извещения … < 15 с.
  • Максимальная выходная мощность передатчика ... 2 Вт.
  • Габаритные размеры … 120 х 80 х 32 мм.
  • Масса … < 0,3 кг.
  • Диапазон рабочих температур … -10 … +40 град С.
